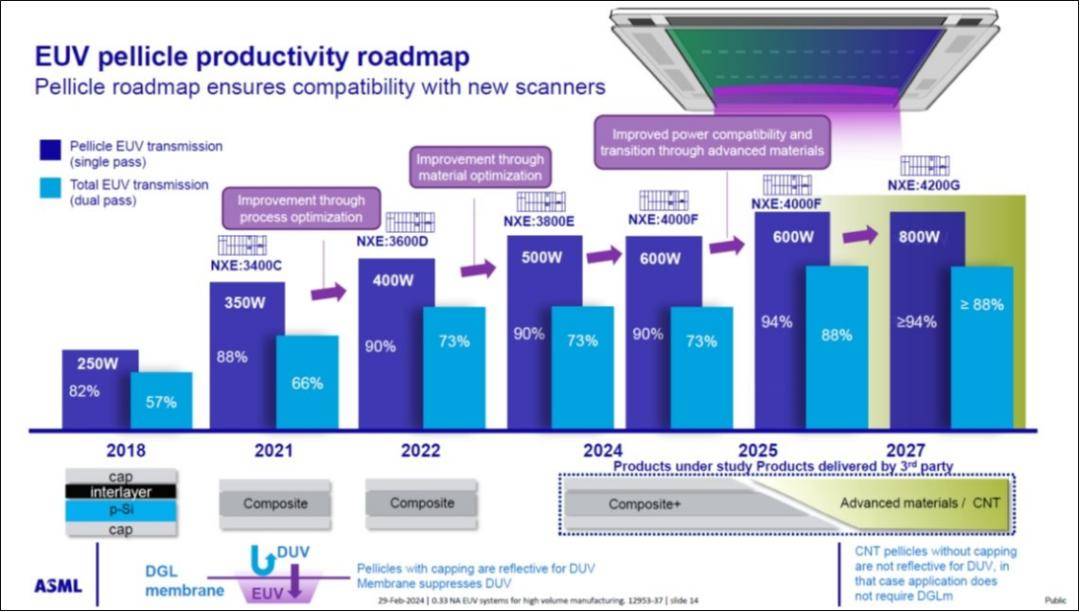

当ASML的EUV光刻机终于突破供应链壁垒抵达晶圆厂，许多人以为先进制程的大门已彻底敞开，却忽略了另一个更隐蔽的“守门人”——EUV光刻胶。这种看似普通的“感光涂料”，正成为制约7nm及以下先进制程落地的关键瓶颈，让众多芯片巨头陷入“有机床无好墨”的困境。

        EUV光刻胶的难，始于极紫外光的特性。13.5nm波长的EUV光子能量高达92eV，是传统DUV光刻的14倍，能直接打断分子键。这意味着为193nm ArF光刻设计的光敏剂完全失效，必须重新设计金属氧化物光敏剂结构，而日本JSR等企业已为该核心组分筑起专利高墙。更棘手的是三重性能的平衡：既要对极短波长足够敏感，又要在等离子体刻蚀中“抗打”，还不能释放污染EUV反射镜的气体，这种矛盾性让配方设计如走钢丝。

        工艺控制的苛刻程度更刷新认知。曝光时光敏剂生成酸的过程仅需纳秒，而酸扩散的后烘环节却要精确到秒级，扩散距离差纳米就会导致图形模糊。目前国产光刻胶的线宽粗糙度超8nm，远高于国际标准的5nm。更现实的是测试困境，国内缺乏高能同步辐射光源平台，送样新加坡验证单次成本就超50万美元，严重拖慢研发节奏。

        市场垄断则让破局雪上加霜。全球高端光刻胶93%的份额被日美企业掌控，EUV光刻胶更是被JSR、信越化学等寡头垄断。我国高端光刻胶自给率不足5%，且保质期仅6-12个月无法囤货，中芯国际等企业随时面临断供风险。美国《芯片与科学法案》更强化技术联盟，限制配备日企光刻胶的EUV设备出口，进一步收紧供应链。

        值得期待的是国产力量的突围。彤程新材、上海新阳等企业已进入实验室攻坚阶段，在树脂分子设计上取得突破，通过调整分子链刚性提升抗刻蚀性。政策层面的专项基金与高校合作，正加速解决测试平台短缺问题。更关键的是金属基材料路线的探索，锡基、铟基光刻胶通过高原子序数提升EUV吸收效率，为2nm制程提供新可能。

        光刻胶的突破从不是单一材料的胜利，而是化学配方、工艺适配与量产稳定的系统工程。当我们攻克光刻机的同时，更需沉下心破解这种“微米级精度的化学艺术”。唯有打破光刻胶的垄断枷锁，EUV光刻才能真正释放潜力，让先进芯片的国产化之路走得更稳更远。
